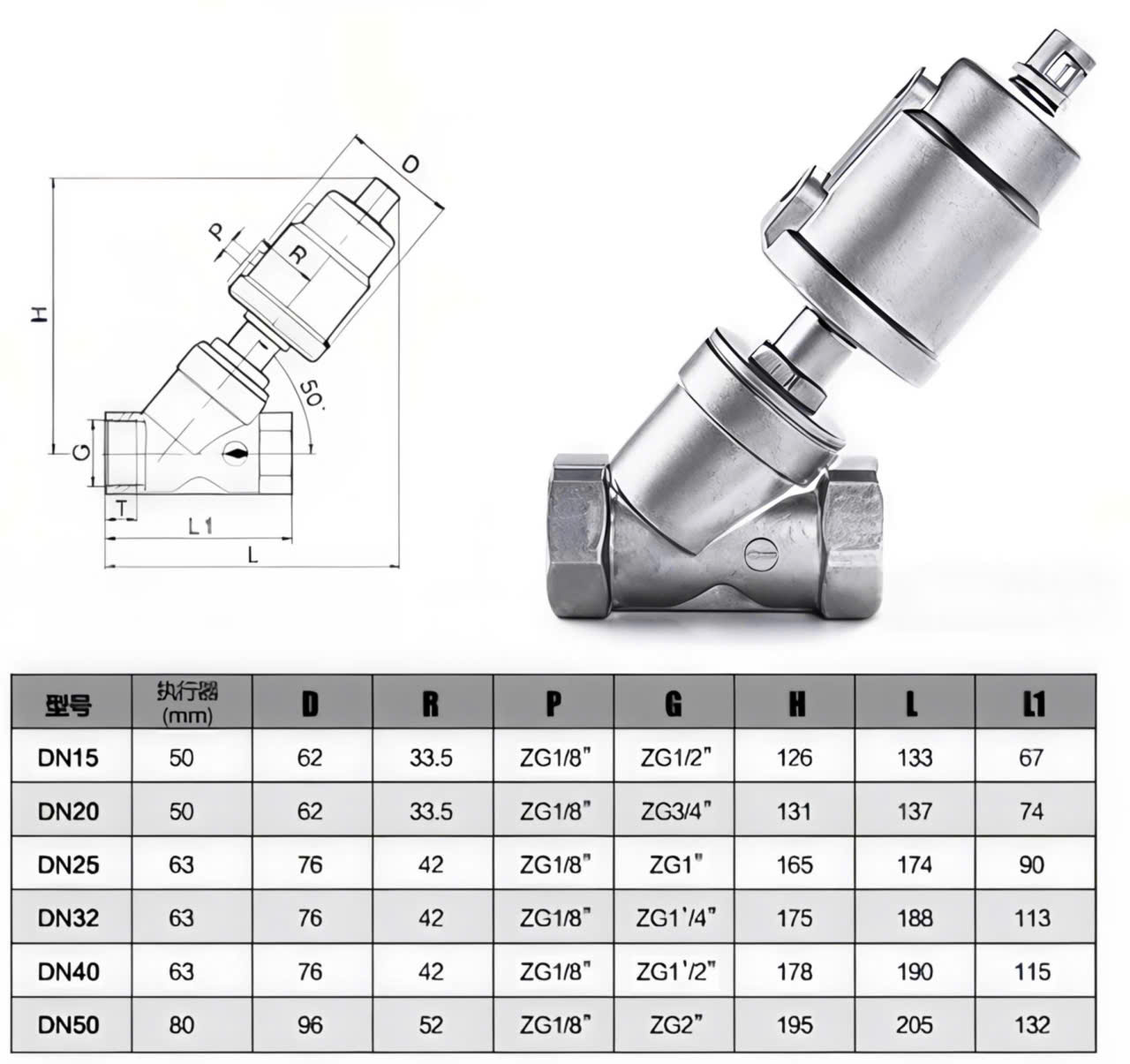

Van Y xiên khí nén DN15 Inox 304

Thông số kỹ thuật van góc (Van Y xiên, Van chữ Y) :

Kích thước kết nối:  DN15, DN20, DN25, DN32, DN40, DN50

Vật liệu thân van: Thép không gỉ 304

Cơ cấu xy lanh: Toàn bộ bằng thép không gỉ (304) hoặc đầu nhựa

Vật liệu làm kín đĩa van: PTFE

Làm kín trục van: PTFE / FKM

Làm kín piston: FKM / NBR

Môi chất áp dụng: Nước, khí trung tính hoặc chất lỏng, cồn, dầu, dung môi hữu cơ, hơi nước, dung dịch axit hoặc bazơ yếu

Nhiệt độ môi chất: -10°C đến +180°C

Nhiệt độ môi trường: -10°C đến +60°C

Độ nhớt tối đa của môi chất: 600 mm²/s

Môi chất điều khiển: Khí nén / khí trung tính

Dải áp suất điều khiển: 0.3 – 1 MPa

Lắp đặt: Lắp đặt linh hoạt, ưu tiên hướng đầu truyền động lên trên

Ứng dụng trong các ngành :

Dệt nhuộm và tẩy trắng, thiết bị y tế và dược phẩm, chế biến thực phẩm, sản xuất nước ngọt, máy móc ngành cao su, hóa chất hữu cơ và vô cơ, hệ thống rửa và khử trùng, tiệt trùng nhiệt độ cao, xử lý nước và nước thải.

Hướng dẫn lắp đặt

Lựa chọn hướng lắp van phù hợp, tuân theo hướng dòng chảy được đánh dấu trên thân van,

Trước khi lắp đặt, cần đảm bảo đường ống sạch sẽ, không có tạp chất hoặc xỉ hàn trong môi chất, nhằm tránh làm hư hỏng cổng van và lõi van.

Kiểm tra áp suất nguồn khí (0.4 ~ 0.8 MPa) đảm bảo nằm trong giới hạn cho phép, sau đó tiến hành khóa cố định áp suất.

Trước khi đưa vào sử dụng, cần cấp khí và kiểm tra thanh chỉ báo để đảm bảo hoạt động bình thường.

Khi tháo thân van hoặc thay thế gioăng lõi van, phải thực hiện trong điều kiện nhiệt độ và áp suất bình thường, đồng thời van phải ở trạng thái mở, để tránh làm hỏng ren và nguy cơ gây chấn thương cho người thao tác.
